Fünf-Achsen-Kraft an der Fußsohle
5dMF Motus™ Miniatur-Funk-5-Achsen-Plantarkraftsensor

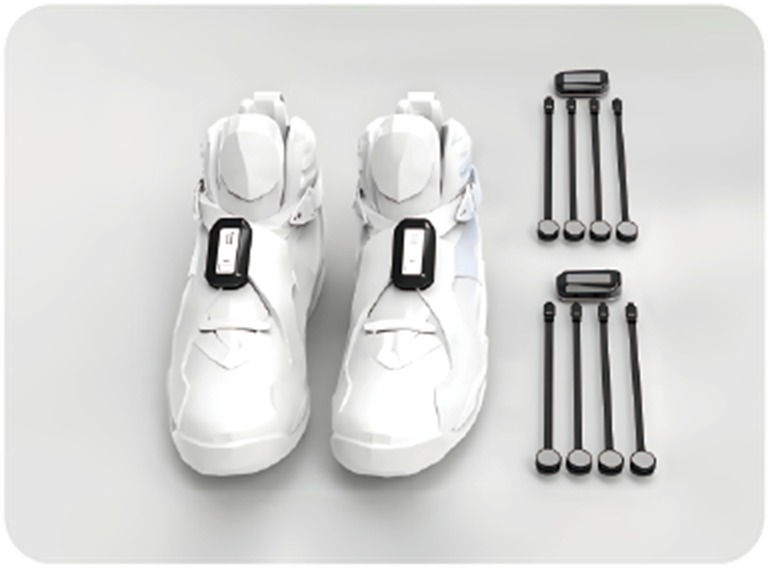

Ein Miniatur-Funk-Plantarkraftsensor, der dreidimensionale Kräfte und Momente in einer Mikroregion der Fußsohle in Echtzeit misst und Fx/Fy/Fz/Mx/My kanalweise ausgibt. Durch Analyse der plantaren Kraftverteilung unterstützt er die Bewertung der plantaren Muskelkontrolle und des Gleichgewichts und das Erkennen von Merkmalen wie abweichender Fußgewölbeform oder ungleichmäßiger Plantarbelastung — und liefert verlässliche Daten für klinische und Forschungs-Workflows. Der Sensor misst ≤25 mm im Durchmesser und ≤11 mm in der Höhe, überträgt per WLAN und tastet mit 1000 Hz pro Kanal bei 16-Bit-ADC ab, mit Verlaufswiedergabe, Speichern/Export der Messdaten und Vektorberechnung.
- Max. Abtastfrequenz
- 1000 Hz (pro Kanal)
- ADC-Auflösung
- 16 Bit
- Abmessungen
- ≤25 mm Ø × ≤11 mm Höhe
- Übertragung
- WLAN (kabellos)
Kraft, Moment und Druckmittelpunkt
Wie die kinetischen Kanäle und die Druckmittelpunktspur während einer Standphase zusammen gelesen werden.
- Fz
- —
- Fx
- —
- Fy
- —
- COP
- —
Berichtsdiagramme
Diagramme, wie sie Berichte und Analyseansichten dieses Produkts enthalten, synchron zur Vorschau oben animiert; auch diese Werte sind Beispiele.
Diese Vorschau animiert softwaregenerierte Beispielwerte, um die Datenform des Systems zu veranschaulichen. Es ist kein Gerät verbunden; kein Wert ist eine Messung.
Kernfunktionen
Die folgenden Leistungsmerkmale stammen aus den offiziellen Produktunterlagen dieses Produkts.
Echtzeitmessung von Kraftverteilung und Druckänderungen in einer plantaren Mikroregion, mit kanalweiser Fx/Fy/Fz/Mx/My-Ausgabe
Verlaufsansicht und -wiedergabe
Speichern und Export der Messdaten; Vektorberechnung
≤25 mm Durchmesser und ≤11 mm Höhe
kabellose WLAN-Übertragung
1000 Hz Abtastung pro Kanal mit 16-Bit-ADC
Typischer Arbeitsablauf
Allgemeiner Laborablauf; Montage-, Synchronisations- und Exportdetails gemäß offizieller technischer Unterlage.
Aufbauen und kalibrieren
Geräte gemäß Protokoll positionieren und vor dem ersten Versuch nullen bzw. kalibrieren.
Synchron erfassen
Bei Bedarf mit kinematischen, kinetischen oder physiologischen Fremdsystemen auf einer Zeitbasis aufzeichnen.
Verarbeiten und analysieren
Versuche in der Analysesoftware sichten und die im Studiendesign definierten Kennwerte ableiten.
Exportieren und publizieren
Roh- oder verarbeitete Daten für Statistik, Modellierung und Publikation exportieren.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Abmessungen | ≤25 mm Ø × ≤11 mm Höhe |
| Sensortyp | Dehnungsmessstreifen |
| Gesamtgenauigkeit | 2 % |
| Max. Abtastfrequenz | 1000 Hz (pro Kanal) |
| ADC-Auflösung | 16 Bit |
| Übertragung | WLAN (kabellos) |
Anwendungsszenarien
Anwendungsbereiche laut offizieller Produktunterlage.
- SCENARIO 01
Messung von Kraftverteilung und Druckänderung in einer plantaren Mikroregion
LAGRANGE5-AXIS PLANTAR FORCE SENSORSmart-500
Unterlagen
Datenblatt-Vorschau und Download; technische Details gemäß offizieller Unterlage.
- Datenblatt · Smart-500Unterlagen in Vorbereitung
Zertifizierungen & Compliance
- NMPA · Medizinprodukt Klasse II
- CE
- FDA
- ISO-zertifiziert
Bereit zu messen?
Nennen Sie uns Protokoll, Probanden und Laborlayout – wir schlagen eine Konfiguration und ein Angebot vor.
