Sechsachsige Bodenreaktionskraft

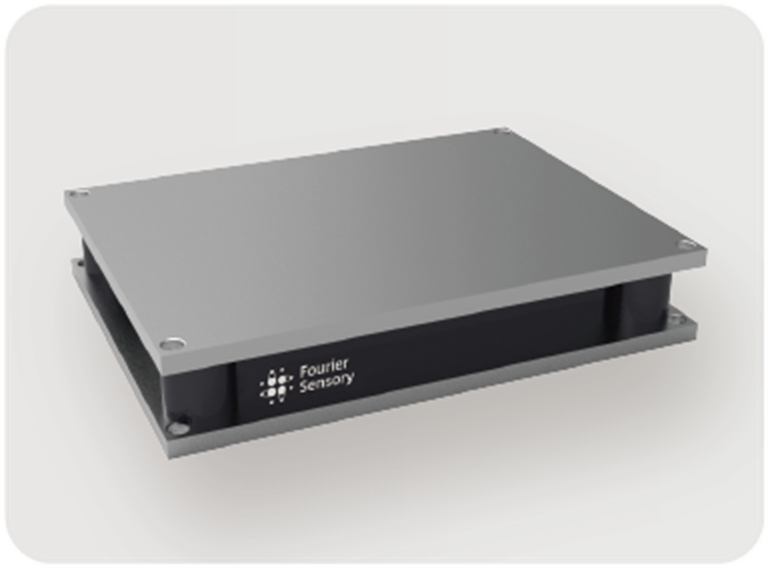

6dFP Motus™ 6-Achsen-Kraftmessplatte
Eine 6-Achsen-Kraftmessplatte, die Kräfte und Momente in allen drei kartesischen Achsen (Fx/Fy/Fz/Mx/My/Mz) misst. Mit einer Gesamtgenauigkeit von ≤0,5 %, Abtastung bis 4000 Hz, 24-Bit-ADC und vier umschaltbaren Bereichen erfasst sie saubere Kinetik für Kinder wie Erwachsene. Als Laufsteg, Stufe oder Rampe konfigurierbar, liefert sie Kraft, Moment, Resultierende/Komponenten-Winkel, Geschwindigkeit, Beschleunigung, Reibungskoeffizient, Druckmittelpunkt (COP) samt Trajektorie und Leistung — für Reha, Training und Forschung. Mehrere Platten lassen sich koppeln und mit kinematischen, kinetischen und physiologischen Fremdsystemen synchronisieren.
- Max. Abtastfrequenz
- 4000 Hz
- Gesamtgenauigkeit
- ≤ 0,5 %
- ADC-Auflösung
- 24 Bit
- Plattengröße
- 400 × 600 mm
Kraft, Moment und Druckmittelpunkt
Wie die kinetischen Kanäle und die Druckmittelpunktspur während einer Standphase zusammen gelesen werden.
- Fz
- —
- Fx
- —
- Fy
- —
- COP
- —
Berichtsdiagramme
Diagramme, wie sie Berichte und Analyseansichten dieses Produkts enthalten, synchron zur Vorschau oben animiert; auch diese Werte sind Beispiele.
Diese Vorschau animiert softwaregenerierte Beispielwerte, um die Datenform des Systems zu veranschaulichen. Es ist kein Gerät verbunden; kein Wert ist eine Messung.
Kernfunktionen
Die folgenden Leistungsmerkmale stammen aus den offiziellen Produktunterlagen dieses Produkts.
Modulare Laufsteg- / Stufen- / Rampen-Konfigurationen für vielfältige Bewegungsaufgaben
Vier umschaltbare Messbereiche, von Kindern bis Erwachsenen
24-Bit-Auflösung bei bis zu 4000 Hz für schnelle
hochpräzise Kinetik
Kopplung mehrerer Platten und Sync mit kinematischen/kinetischen/physiologischen Fremdgeräten
Typischer Arbeitsablauf
Allgemeiner Laborablauf; Montage-, Synchronisations- und Exportdetails gemäß offizieller technischer Unterlage.
Aufbauen und kalibrieren
Geräte gemäß Protokoll positionieren und vor dem ersten Versuch nullen bzw. kalibrieren.
Synchron erfassen
Bei Bedarf mit kinematischen, kinetischen oder physiologischen Fremdsystemen auf einer Zeitbasis aufzeichnen.
Verarbeiten und analysieren
Versuche in der Analysesoftware sichten und die im Studiendesign definierten Kennwerte ableiten.
Exportieren und publizieren
Roh- oder verarbeitete Daten für Statistik, Modellierung und Publikation exportieren.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Ausgabeachsen | Fx / Fy / Fz / Mx / My / Mz |
| Plattengröße | 400 × 600 mm |
| Sensortyp | Dehnungsmessstreifen |
| Gesamtgenauigkeit | ≤ 0,5 % |
| Max. Abtastfrequenz | 4000 Hz |
| ADC-Auflösung | 24 Bit |
| Messbereiche | 4 umschaltbar |
| Mehrfachkopplung | Unterstützt |
Anwendungsszenarien
Anwendungsbereiche laut offizieller Produktunterlage.
- SCENARIO 01
Gleichgewicht
LAGRANGE6-AXIS FORCE PLATEFFP-4060 - SCENARIO 02
Gang
LAGRANGE6-AXIS FORCE PLATEFFP-4060 - SCENARIO 03
Vertikalsprung
LAGRANGE6-AXIS FORCE PLATEFFP-4060 - SCENARIO 04
Schlag
LAGRANGE6-AXIS FORCE PLATEFFP-4060 - SCENARIO 05
Gewichtheben
LAGRANGE6-AXIS FORCE PLATEFFP-4060 - SCENARIO 06
Treppe
LAGRANGE6-AXIS FORCE PLATEFFP-4060 - SCENARIO 07
Rampe
LAGRANGE6-AXIS FORCE PLATEFFP-4060
Unterlagen
Datenblatt-Vorschau und Download; technische Details gemäß offizieller Unterlage.
- Datenblatt · FFP-4060
Zertifizierungen & Compliance
- NMPA · Medizinprodukt Klasse II
- CE
- FDA
- ISO-zertifiziert
Bereit zu messen?
Nennen Sie uns Protokoll, Probanden und Laborlayout – wir schlagen eine Konfiguration und ein Angebot vor.
