Druckverteilung und Sechs-Achsen-Kraft synchron

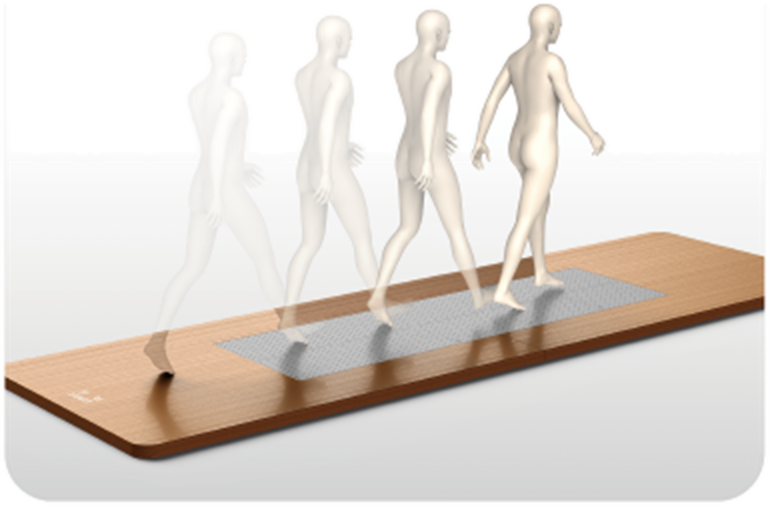

GaitMotus™ 3D-Taktil-Druck-Laufsteg
Ein 3D-Taktil-Druck-Laufsteg, der Druckverteilungs-Array und Kraftmessplatten in einem vereint — mit 800 mm Messbreite und anpassbarer Länge. Hohe Array-Dichte und Abtastrate synchronisieren mehrdimensionale Kinetik in einer gemeinsamen Zeitbasis und erfassen Plantardruckverteilung zusammen mit Kräften und Momenten in sechs Achsen (Fx/Fy/Fz/Mx/My/Mz) — für Ganganalyse sowie Gleichgewichtsbewertung und -training. Geringe Versuchskosten und gut normalisierte Daten halten Forschungsdatensätze detailliert und vollständig; das System synchronisiert mit kinematischen, kinetischen und physiologischen Fremdsystemen und exportiert Rohdaten für die Forschungsanalyse.
- Array-Dichte
- 4 Punkte/cm²
- Sensoranzahl
- 76.800 / 115.200
Plantare Druckverteilung
Wie das Druckarray Fußabdruck, Spitzenbereiche und Druckmittelpunktspur darstellt.
- Spitzendruck
- —
- Kontaktfläche
- —
- Links / rechts
- —
- COP
- —
Berichtsdiagramme
Diagramme, wie sie Berichte und Analyseansichten dieses Produkts enthalten, synchron zur Vorschau oben animiert; auch diese Werte sind Beispiele.
Diese Vorschau animiert softwaregenerierte Beispielwerte, um die Datenform des Systems zu veranschaulichen. Es ist kein Gerät verbunden; kein Wert ist eine Messung.
Kernfunktionen
Die folgenden Leistungsmerkmale stammen aus den offiziellen Produktunterlagen dieses Produkts.
8 / 12 6-Achsen-Kraftmessplatten kombiniert mit Druckverteilungs-Array
Messbereich 2400 / 3600 × 800 mm
Gemeinsame Zeitbasis synchronisiert mehrdimensionale Kinetik und erfasst Plantardruck und 6-Achsen-Kraft/Moment zusammen
Sync mit kinematischen / kinetischen / physiologischen Fremdgeräten
Rohdatenexport
Messung barfuß
beschuht oder mit Hilfsmitteln über viele Szenarien
21 Jahre eigene F&E und Fertigung
ISO-13485-Qualitätssystem; NMPA & CE registriert
Typischer Arbeitsablauf
Allgemeiner Laborablauf; Montage-, Synchronisations- und Exportdetails gemäß offizieller technischer Unterlage.
Aufbauen und kalibrieren
Geräte gemäß Protokoll positionieren und vor dem ersten Versuch nullen bzw. kalibrieren.
Synchron erfassen
Bei Bedarf mit kinematischen, kinetischen oder physiologischen Fremdsystemen auf einer Zeitbasis aufzeichnen.
Verarbeiten und analysieren
Versuche in der Analysesoftware sichten und die im Studiendesign definierten Kennwerte ableiten.
Exportieren und publizieren
Roh- oder verarbeitete Daten für Statistik, Modellierung und Publikation exportieren.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Messbereich | 2400 × 800 mm / 3600 × 800 mm |
| Sensortyp | Druck-Array + 6-Achsen-Kraftmessplatte |
| Array-Dichte | 4 Punkte/cm² |
| Sensoranzahl | 76.800 / 115.200 |
Anwendungsszenarien
Anwendungsbereiche laut offizieller Produktunterlage.
- SCENARIO 01
Ganganalyse
LAGRANGE3D TACTILE PRESSURE WALKWAYAL-500-G1-F - SCENARIO 02
Analyse 6-achsiger Kinetik-Kennwerte
LAGRANGE3D TACTILE PRESSURE WALKWAYAL-500-G1-F - SCENARIO 03
Gleichgewichtstraining (Stehen / Sitz-zu-Gehen / Gang)
LAGRANGE3D TACTILE PRESSURE WALKWAYAL-500-G1-F
Unterlagen
Datenblatt-Vorschau und Download; technische Details gemäß offizieller Unterlage.
- Datenblatt · AL-500-G1-F
Zertifizierungen & Compliance
- NMPA · Medizinprodukt Klasse II
- CE
- FDA
- ISO-zertifiziert
Bereit zu messen?
Nennen Sie uns Protokoll, Probanden und Laborlayout – wir schlagen eine Konfiguration und ein Angebot vor.
