Optische Bewegungserfassung mit hoher Bildrate
OMMotus™ Optisches Motion-Capture-System

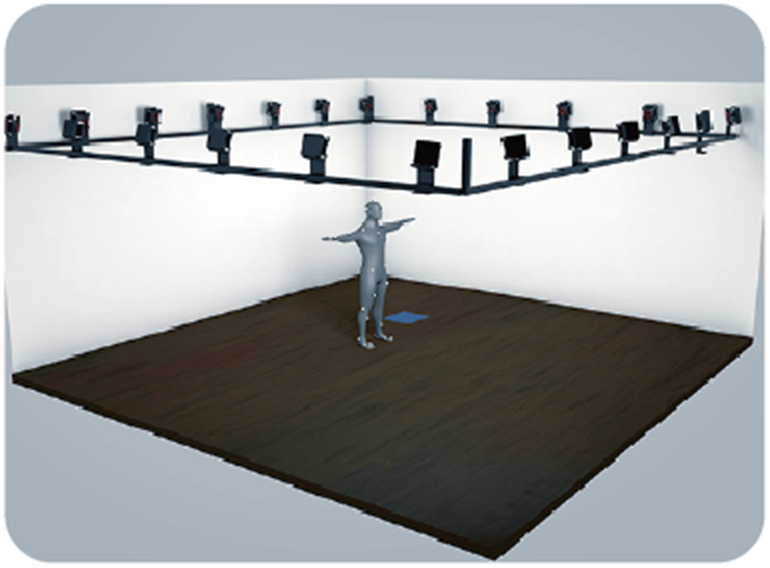

Ein optisches Motion-Capture-System für umfassende Analysen der Bewegungsbiomechanik. Die hochauflösende optische Erfassung vereint große Reichweite, hohe Genauigkeit und geringe Latenz, um mehrere Personen in komplexen Szenen zu erfassen. Die schlanke Bedien- und Analysesoftware verarbeitet Daten per FPGA-Edge-Computing und liefert hochpräzise Sechs-Freiheitsgrad-Daten. Das System synchronisiert sich mit Kraftmessplatten, Drucklaufstegen, kabellosem Oberflächen-EMG und der Visual3D-Biomechaniksoftware bei einem Synchronisationslatenzfehler unter 50µs für genaue, zuverlässige Daten.
- Max. Bildrate
- 380 fps
- Latenz
- ~2,63 ms
- Sichtfeld (FOV)
- 89° × 49°
- Auflösung
- 2048 × 1088
Optische Erfassung und Gelenkwinkel
Wie im Erfassungsvolumen verfolgte Marker über einen Gangzyklus zu Skelett und Gelenkwinkelkurven werden.
- Hüfte
- —
- Knie
- —
- Sprunggelenk
- —
- Bildrate
- —
Berichtsdiagramme
Diagramme, wie sie Berichte und Analyseansichten dieses Produkts enthalten, synchron zur Vorschau oben animiert; auch diese Werte sind Beispiele.
Diese Vorschau animiert softwaregenerierte Beispielwerte, um die Datenform des Systems zu veranschaulichen. Es ist kein Gerät verbunden; kein Wert ist eine Messung.
Kernfunktionen
Die folgenden Leistungsmerkmale stammen aus den offiziellen Produktunterlagen dieses Produkts.
Ultraniedrige Latenz, ultrahohe Bildrate
bis zu 380 fps bei voller Auflösung, Latenz von nur 2,63 ms für feinste Bewegungsdetails
Hohe Genauigkeit
ein Kalibrieralgorithmus mit minimalen Vorinformationen erreicht unter optimalen Bedingungen eine Präzision unter 20µm
Großes Sichtfeld
ein proprietärer Algorithmus zur Korrektur der Linsenverzeichnung liefert ein FOV von 89°×49° bei hoher Bildrate und geringer Latenz ohne Genauigkeitsverlust
Stabil und störungsresistent
unsichtbare 850nm-Infrarotbeleuchtung mit driftfreiem Tracking, robust gegen Licht, Vibration, Rauschen und elektromagnetische Störungen
Typischer Arbeitsablauf
Allgemeiner Laborablauf; Montage-, Synchronisations- und Exportdetails gemäß offizieller technischer Unterlage.
Aufbauen und kalibrieren
Geräte gemäß Protokoll positionieren und vor dem ersten Versuch nullen bzw. kalibrieren.
Synchron erfassen
Bei Bedarf mit kinematischen, kinetischen oder physiologischen Fremdsystemen auf einer Zeitbasis aufzeichnen.
Verarbeiten und analysieren
Versuche in der Analysesoftware sichten und die im Studiendesign definierten Kennwerte ableiten.
Exportieren und publizieren
Roh- oder verarbeitete Daten für Statistik, Modellierung und Publikation exportieren.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Brennweite | 6 mm |
| Auflösung | 2048 × 1088 |
| Max. Bildrate | 380 fps |
| Sichtfeld (FOV) | 89° × 49° |
| Latenz | ~2,63 ms |
| Sync-Latenzfehler | < 50µs |
| Infrarotbeleuchtung | 850nm, unsichtbar |
Anwendungsszenarien
Anwendungsbereiche laut offizieller Produktunterlage.
- SCENARIO 01
Gelenkwinkel und verwandte Kennzahlen in den Raumebenen (frontal, sagittal, transversal)
LAGRANGEOPTICAL MOTION CAPTUREMC2000
Unterlagen
Datenblatt-Vorschau und Download; technische Details gemäß offizieller Unterlage.
- Datenblatt · MC2000
Zertifizierungen & Compliance
- NMPA · Medizinprodukt Klasse II
- CE
- FDA
- ISO-zertifiziert
