Gangkinetik beim Gehen und Laufen

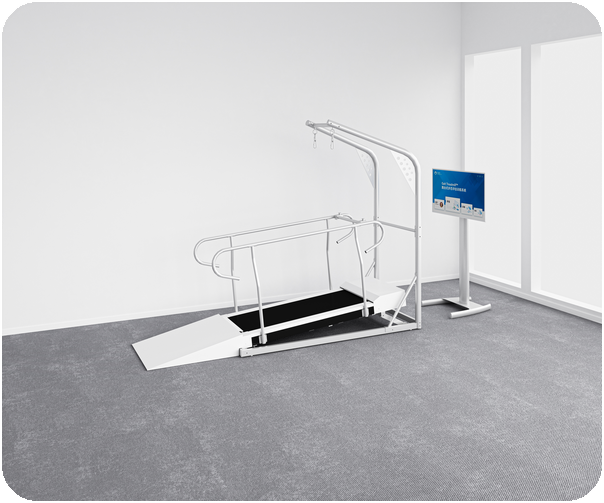

Gait Treadmill™ Laufband-Ganganalyse- und Trainingssystem
Ein Ganganalyse-Laufband, das Druckverteilung, Kraftmessplatte, Laufband und Gewichtsentlastung in einem vereint — eine Weltneuheit — und mehrdimensionale Kinetik und Kinematik beim Gehen oder Laufen erfasst, mit kraftrückgekoppelter Geschwindigkeitsanpassung. Es lässt sich mit Motion Capture und Oberflächen-EMG integrieren, um das Gangbild eines Probanden vollständig zu charakterisieren. Der effektive Bereich beträgt etwa 1400 × 560 mm, mit 0–12° verstellbarer Steigung und 0–18 km/h verstellbarer Geschwindigkeit samt Kraftrückkopplung; es synchronisiert mit kinematischen, kinetischen und physiologischen Fremdsystemen für die Forschungsanalyse.
- Geschwindigkeitsbereich
- 0–18 km/h (kraftrückgekoppelt adaptiv)
- Steigungsbereich
- 0–12°
- Effektiver Messbereich
- 1450 × 560 mm
- Sensoranzahl
- 19.200
Plantare Druckverteilung
Wie das Druckarray Fußabdruck, Spitzenbereiche und Druckmittelpunktspur darstellt.
- Spitzendruck
- —
- Kontaktfläche
- —
- Links / rechts
- —
- COP
- —
Berichtsdiagramme
Diagramme, wie sie Berichte und Analyseansichten dieses Produkts enthalten, synchron zur Vorschau oben animiert; auch diese Werte sind Beispiele.
Diese Vorschau animiert softwaregenerierte Beispielwerte, um die Datenform des Systems zu veranschaulichen. Es ist kein Gerät verbunden; kein Wert ist eine Messung.
Kernfunktionen
Die folgenden Leistungsmerkmale stammen aus den offiziellen Produktunterlagen dieses Produkts.
Vier-in-eins
Druckverteilung + 6-Achsen-Kraftmessplatte + Laufband + Gewichtsentlastung
0–18 km/h verstellbare Geschwindigkeit mit Kraftrückkopplung
0–12° verstellbare Steigung
Geräteübergreifende Integration und Normalisierung von Kinetik und Kinematik beim Gehen oder Laufen für vollständige Gang- und Kraftanalyse
Echtzeit-Erfassung der Bodenreaktionskraft liefert 3D-Kennwerte für Gangbewertung und -training
Typischer Arbeitsablauf
Allgemeiner Laborablauf; Montage-, Synchronisations- und Exportdetails gemäß offizieller technischer Unterlage.
Aufbauen und kalibrieren
Geräte gemäß Protokoll positionieren und vor dem ersten Versuch nullen bzw. kalibrieren.
Synchron erfassen
Bei Bedarf mit kinematischen, kinetischen oder physiologischen Fremdsystemen auf einer Zeitbasis aufzeichnen.
Verarbeiten und analysieren
Versuche in der Analysesoftware sichten und die im Studiendesign definierten Kennwerte ableiten.
Exportieren und publizieren
Roh- oder verarbeitete Daten für Statistik, Modellierung und Publikation exportieren.
Technische Daten
| Parameter | Spezifikation |
|---|---|
| Effektiver Messbereich | 1450 × 560 mm |
| Sensortyp | Druck-Array + 6-Achsen-Kraftmessplatte |
| Array-Dichte | >2 Punkte/cm² |
| Sensoranzahl | 19.200 |
| Steigungsbereich | 0–12° |
| Geschwindigkeitsbereich | 0–18 km/h (kraftrückgekoppelt adaptiv) |
Anwendungsszenarien
Anwendungsbereiche laut offizieller Produktunterlage.
- SCENARIO 01
Gangbewertung
LAGRANGEGAIT ANALYSIS TREADMILLTM-800-G2-F - SCENARIO 02
Analyse 6-achsiger Kinetik-Kennwerte
LAGRANGEGAIT ANALYSIS TREADMILLTM-800-G2-F - SCENARIO 03
Gangtraining
LAGRANGEGAIT ANALYSIS TREADMILLTM-800-G2-F
Unterlagen
Datenblatt-Vorschau und Download; technische Details gemäß offizieller Unterlage.
- Datenblatt · TM-800-G2-F
Zertifizierungen & Compliance
- NMPA · Medizinprodukt Klasse II
- CE
- FDA
- ISO-zertifiziert
Bereit zu messen?
Nennen Sie uns Protokoll, Probanden und Laborlayout – wir schlagen eine Konfiguration und ein Angebot vor.
